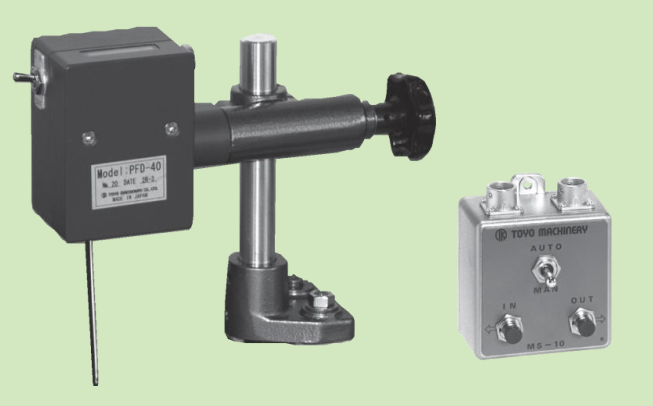

Cảm biến PFD-40 phát hiện vị trí mép của vải đang chạy bằng cách chạm vào mép vải. Nó xuất tín hiệu đầu ra tỷ lệ thuận với mức độ lệch khỏi vị trí trung tâm.

Tính năng:

1. Tuổi thọ cao nhờ sử dụng cảm biến chiết áp không tiếp xúc (contactless potentiometer) – tránh hao mòn cơ học.

2. Cần cảm biến (feeler) được cân bằng động học chính xác, giúp giảm rung lắc tối đa, đảm bảo phát hiện ổn định và êm ái.

Thông số kỹ thuật chính:

• Nguồn điện (Power Source): ±15 VDC, 30 mA

• Tín hiệu đầu ra (Output): ±10 VDC

• Phạm vi phát hiện (Detective Range): ±15 mm

• Vùng tỷ lệ tuyến tính (Proportional Region): ±10 mm

• Lực tác động của thanh cảm biến (Operating Force of Feeler-bar):  40 gf (gram-force)  Tối đa 0.04 N

• Thân cảm biến (Body): 1.1 kg

• Hộp chuyển mạch (Switch Box): 0.4 kg

Phụ kiện đi kèm (Accessories):

$1  1. Switch Box MS-10 – 1

$1  2. Cáp 5 lõi có chống nhiễu và đầu nối 5P (5m)

C  3.Cáp 6 lõi có chống nhiễu và đầu nối 7P (2.5m)

N   Nguyên lý hoạt động của PFD-40:

• • Cảm biến PFD-40 sử dụng cần dò (feeler bar) để tiếp xúc nhẹ với mép vải.
• • Khi mép vải lệch khỏi vị trí trung tâm (neutral), cần dò bị đẩy lệch → tín hiệu điện áp đầu ra thay đổi từ 0V đến ±10VDC.
• • Tín hiệu này được đưa vào bộ điều khiển (controller) để điều khiển xy lanh điện hoặc motor điều chỉnh mép vải quay về đúng vị trí.

Cáp 6 lõi c)
