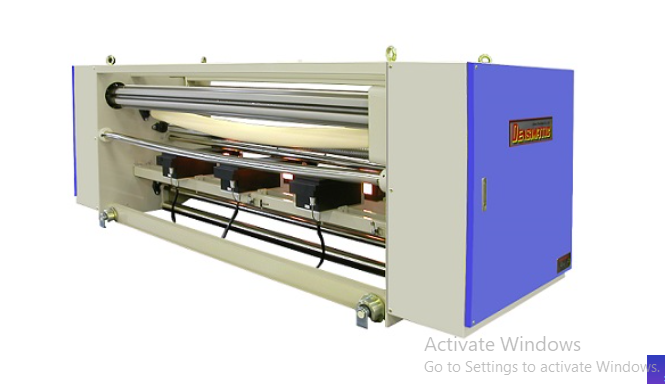

Máy căn sợi ngang cho máy in (dạng phẳng, dạng quay)

Đặc điểm:

• Cảm biến kiểu mới nâng cao hiệu suất phát hiện, cải thiện độ chính xác khi phát hiện vải in. → Cải tiến hơn so với cảm biến kiểu V trước đây. → Đạt được hiệu suất phát hiện tốt hơn.

• Thực hiện căn tâm vải một cách chính xác nhờ hệ thống con lăn căn tâm. → Hệ thống căn chỉnh vị trí vải.

• Điều khiển độ căng chính xác bằng con lăn dancer roll. → Kiểm soát lực căng vải nhờ hệ thống con lăn dancer tự động.

• Cấu hình phù hợp tối ưu cho máy in vải. → Thiết kế chuyên dụng cho ứng dụng in vải.

Thông số kỹ thuật:

• Bộ cảm biến: kiểu Moiré + khe hở (kiểu V), 3 bộ phận phát hiện

• Phạm vi mật độ vải:20～250 sợi/inch (1～450 sợi/inch với loại đơn giản)

• Phạm vi cài đặt mật độ vải: 20～250 sợi/inch (1～450 sợi/inch với loại đơn giản)

• Độ phân giải góc: 0.05°

• Góc phát hiện tối đa ±53°

• Tốc độ: Có thể chọn từ 4～40.8 hoặc 8～80 mét/phút

• Hệ thống điều khiển: Điều khiển bằng vi xử lý

• Màn hình và hiển thị: Màn hình cảm ứng tinh thể lỏng

• Điều khiển lực căng: Điều khiển phản hồi bằng dancer roll

• Con lăn chỉnh tâm vải: Loại CR-RB-III (có bộ truyền động)

• Chức năng truyền dữ liệu: RS232C tiêu chuẩn, RS485

• Tuỳ chọn: Dịch chuyển bộ phát hiện, phản xạ, con lăn vít, hệ thống thân thép không gỉ,…

• Nhiệt độ môi trường: 0～45°C

• Nguồn điện: AC200 (220)V, 3 pha, 2.5 KVA / AC380V cũng được hỗ trợ

• Kích thước màn hình điều khiển: W280 × H270 × D90 (mm)
